Αρχιτεκτονικές εφαρμογές με Handheld Lidar Slam

Κατά τον σχεδιασμό, τις τακτοποιήσεις, την εσωτερική διακόσμηση, τις ανακαινίσεις, τις κατεδαφίσεις και άλλα κατασκευαστικά έργα, οι πληροφορίες κάτοψης κτιρίων είναι πολύ σημαντικές. Η αποτελεσματική, ακριβής και γρήγορη δημιουργία της κάτοψης του κτιρίου μπορεί να βοηθήσει στη συντόμευση των εργασιών, τη μείωση του κόστους και την αύξηση της αποδοτικότητας.

Επιπλέον, με την ταχεία ανάπτυξη των πόλεων και τις αυξανόμενες απαιτήσεις για ποιότητα στέγασης, η τεχνολογία επιθεώρησης ποιότητας κτιρίων έχει συγκεντρώσει σημαντική προσοχή.

Επί του παρόντος, η αποτύπωση των αρχιτεκτονικών κατόψεων εξακολουθεί να απαιτεί σημαντική χειρωνακτική εργασία. Συνήθως, χρησιμοποιούνται γεωδαιτικοί σταθμοοί, μετροταινίες και  αποστασιόμετρα laser, επί τόπου, για τη μέτρηση των αποστάσεων κατά μήκος των αξόνων για τον προσδιορισμό των επίπεδων της τοιχοποιίας, των εσωτερικών χωρισμάτων και των ανοιγμάτων για πόρτες και παράθυρα. Ωστόσο, αυτές οι παραδοσιακές μέθοδοι είναι αρκετά κοπιαστικές και χρονοβόρες και βασίζονται σε μεγάλο βαθμό στην εμπειρία του μηχανικού, παρουσιάζοντας ορισμένους περιορισμούς.

  • Ο αριθμός των έργων αποτύπωσης ακινήτων είναι μεγάλος, αλλά ο χρόνος παράδοσης είναι σύντομος, συχνά εντός 10-20 ημερών, με αποτέλεσμα την αδυναμία ανάληψης περισσότερων έργων.
  • Δυσκολίες λόγω ελλιπών αρχιτεκτονικών σχεδίων υφιστάμενων κτιρίων, ειδικά για παλαιότερα κτίρια ή εκείνα των οποίων οι λειτουργίες έχουν αλλάξει
  • Για τη συλλογή των δεδομένων απαιτείται ποικίλος εξοπλισμός, αλλά κάθε τύπος εξοπλισμού μπορεί να παράγει μόνο ένα είδος αποτελέσματος, γεγονός που οδηγεί σε επαναλαμβανόμενες μετρήσεις και χαμηλή απόδοση.
  • Συχνά προκύπτουν διαφορές στα αποτελέσματα που μετρούνται από διαφορετικά συνεργεία. Όταν μια μέτρηση στο πεδίο είναι λανθασμένη, κατά την επεξεργασία δεν είναι εύκολο να διακρίνει κάποιος αποτελεσματικά το σφάλμα.
  • Η 3D απεικόνιση του αντικειμένου είναι πλέον ζητούμενο και ο παραδοσιακός εξοπλισμός μπορεί να καλύψει κυρίως τη συλλογή πληροφορίας 2D, αλλά δεν μπορεί να καλύψει τις ανάγκες των πελατών για 3D πληροφορία.
  • Οι υφιστάμενες μέθοδοι συλλογής δεδομένων απαιτούν μεγαλύτερους χρόνους στο πεδίο και κατ’ επέκταση υψηλότερο κόστος εργασίας.

Η τεχνολογία LiDAR προσφέρει πολλά πλεονεκτήματα στην αποτύπωση κατόψεων κτιρίων, συμπεριλαμβανομένης της υψηλής ακρίβειας, της υψηλής ταχύτητας, της μέτρησης χωρίς επαφή, της ολοκληρωμένης κάλυψης, της ποικίλης απόκτησης δεδομένων και της αυτοματοποιημένης επεξεργασίας. Μπορεί να συλλέξει γρήγορα σημειακά δεδομένα νέφους της επιφάνειας του κτιρίου χωρίς την ανάγκη άμεσης επαφής με τη δομή. Επιπλέον, μπορεί να καλύψει σύνθετους εσωτερικούς και εξωτερικούς χώρους, παρέχοντας ακριβή και διακριτά δεδομένα για την ολοκλήρωση της αποτύπωσης. Με τη βοήθεια αυτοματοποιημένων τεχνικών επεξεργασίας, τα δεδομένα LiDAR μπορούν να μετατραπούν γρήγορα σε αρχιτεκτονικές κατόψεις, ενισχύοντας σημαντικά την αποτελεσματικότητα και την ακρίβεια της διαδικασίας αποτύπωσης.

LiDAR360MLS and LiGrip: Μια απρόσκοπτη λύση για αρχιτεκτονικές κατόψεις από την GreenValley Int.

Το ενσωματωμένο εργαλείο αυτόματης διανυσματοποίησης για κατόψεις του λογισμικού LiDAR360 MLS, σε συνδυασμό με τη σειρά Handheld Slam LiGrip, προσφέρουν μια ολοκληρωμένη λύση αρχιτεκτονικών εφαρμογών αποτύπωσης.

Εύκολη διαχείριση δεδομένων cloud και εξαγωγή αρχείων για απόδοση με ένα κλικ.

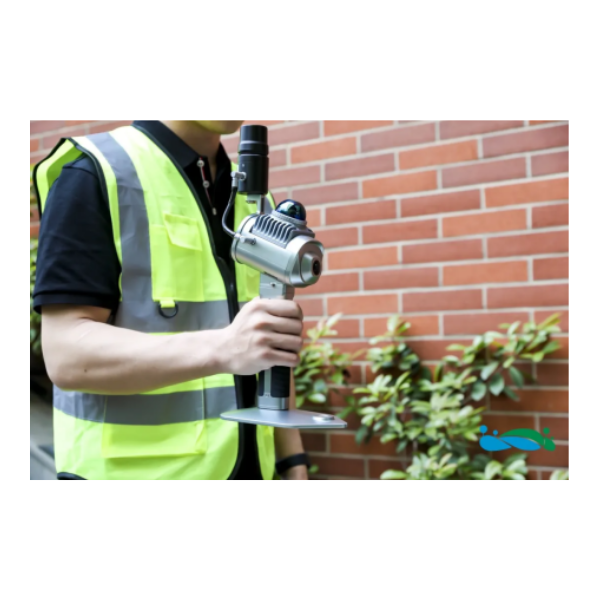

Στην ακόλουθη εφαρμογή χρησιμοποιήθηκε το Handheld LiGrip O1 Lite για την αποτύπωση μιας διώροφης αγροικίας περίπου 110 τετραγωνικών μέτρων σε 15 λεπτά

1. Εξαγωγή ορθοφωτογραφιών κάτοψης για ψηφιοποίηση σε προγράμματα cad της αγοράς.

Με τις λειτουργίες τομής επιπέδου του νέφους σημείων, στο επιθυμητό ύψος του αντικειμένου, που περιλαμβάνονται στη βασική έκδοση του Lidar 360MLS, που συνοδεύει τον εξοπλισμό, μπορεί κανείς να εξάγει αυτόματα εικόνα για την ψηφιοποίηση των δομικών στοιχείων στο πρόγραμμα της επιλογής του.

2. Αυτόματη εξαγωγή διανυσματικών γραμμών κάτοψης.

Με τη λειτουργία με ένα κλικ που βασίζεται σε ταξινομημένα δεδομένα νέφους σημείων, το λογισμικό εξάγει το πιο πλήρες μέρος του νέφους μετά την τομή, ολοκληρώνοντας την αυτόματη εξαγωγή διανυσματικών γραμμών σε λίγα μόλις δευτερόλεπτα, με πληρότητα εξαγωγής περίπου 80%.


Το LiDAR360MLS έρχεται με μια ποικιλία εργαλείων επεξεργασίας διανυσμάτων, όπως διακοπή, συγχώνευση, τομή, κλείσιμο και μετακίνηση, καθώς και ακριβή επεξεργασία διανυσματικών κόμβων, για να βοηθήσει στη γρήγορη τροποποίηση και βελτιστοποίηση των κατόψεων, ενισχύοντας την παραγωγικότητα.

Ως εκ τούτου, τα πλεονεκτήματα χρήσης μιας ολοκληρωμένης λύσης 3D απεικόνισης και επεξεργασίας LiGrip GreenValley συνοψίζονται στα παρακάτω:

Μείωση κόστους και αύξηση της αποδοτικότητας: συνεχής βελτίωση της αποδοτικότητας και κατακόρυφη μείωση του χρόνου συλλογής δεδομένων στο πεδίο.

Προηγμένη τεχνολογία: χρήση εξοπλισμού τελευταίας τεχνολογίας για απρόσκοπτη συλλογή, επεξεργασία και τεκμηρίωση δεδομένων.

Δυνατότητα επαναχρησιμοποίησης: Οι λειτουργίες του συστήματος μπορούν να εκτελούνται σύμφωνα με τις ανάγκες διαφόρων σεναρίων και τα αποτελέσματα μπορούν να εξάγονται με ποικίλα format.

Γρήγορη εκκίνηση: Ο εξοπλισμός είναι εύκολος στη χρήση και δεν απαιτεί εξειδικευμένες γνώσεις και χρονοβόρες διαδικασίες εκμάθησης.
